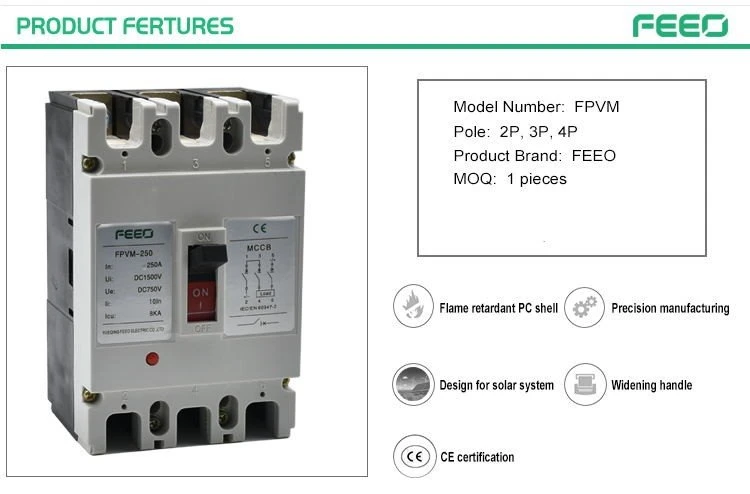

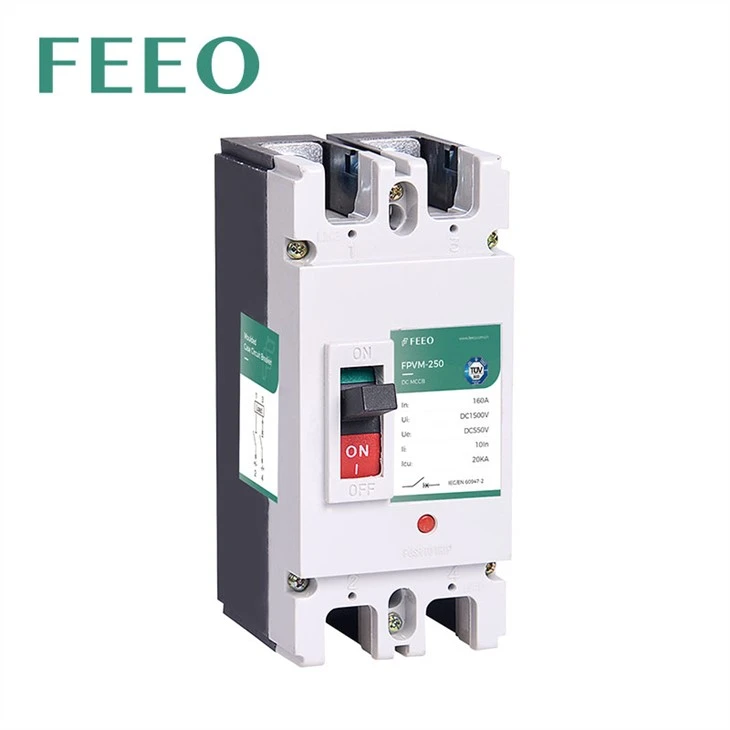

DC plastični odklopniki 2p

Serija FPVM odklopnikov z oblikovanim ohišjem (DC MCCB) je zasnovana za solarni sistem z večjim tokom in večjo prekinitveno zmogljivostjo. Nazivni tok 2 polov vsebuje 100 A, 125 A, 200 A, 250 A. Nazivna napetost 2 polov je 550 VDC.

Pošlji povpraševanje

Predstavitev izdelka

Model		FPVM-125			FPVM-250				FPVM-400				FPVM-630				FPVM-800				FPVM-1250
Nazivni trajni tok		125			250				400				630				800				1250
Nazivni tok v (A)		16,20,25,32,40,50,63,80,100,125			100,125,140,160,180,200,225,250				250,315,350,400				400,500,630				630,700,800				800,1000,1250
Nazivna delovna napetost Ue(V)DC		500V,550V,750V,1000V			500V,550V,750V,1000V				500V,550V,750V,1000V				500V,550V,750V,1000V				500V,550V,750V,1000V				500V,550V,750V,1000V
Nazivna izolacijska napetost Ui (V)		1000V			1000V				1500V				1500V				1500V				1500V
Uimp (KV)		8KV			8KV				8KV				8KV				8KV				8KV
Preskusna napetost ena minuta (V)		3550			3550				3550				3550				3550				3550
Prekinitvena zmogljivost (KA) Icu (1cs=75 odstotkov Icu)		L	M	H		L	M	H		L	M	H		L	M	H		L	M	H		L	M	H
	250V	25	35	50		35	50	65		35	50	65		35	50	65		50	65	80		50	65	80
	500V	25	25	50		35	35	65		35	35	65		35	35	65		50	50	80		50	50	80
	750V	25	15	50		35	25	65		35	25	65		35	25	65		50	35	80		50	35	80
	1000V	25	10	50		35	15	65		35	15	65		35	15	65		50	20	80		50	20	80
Mehansko življenje	Times	7000			7000				4000				4000				2500				2000
Električna življenjska doba	Times	2000			2000				1000				1000				800				600
Prelomni časi (ms)		20			20				20				20				20				20
Lokacija namestitve		Kjerkoli
Zmogljivost izolatorja		ja
Standardno		IEC 60947-2,IEC60947-1,GB 14048.1,GB 14048.2
Temperatura (stopnja)		-25 stopinj ~50 stopinj
Stopnja zaščite		IP20
Pripomoček		OF/SD/MX
Obločna razdalja (mm)		Večje ali enako 50
